產品簡介

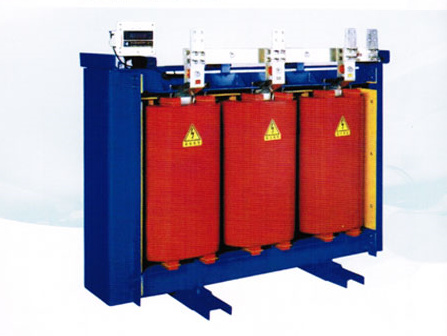

SCBHIS型非晶合金干式變壓器
    非晶合金干式變壓器采用能大幅度降低空、負載損耗的非晶合金帶材制成的鐵心，其空載損耗比普通的千式變壓器降低75汛 負載損耗比普通的干式變壓器降低15%。
    非晶合金干式變壓器由于損耗低、發熱少、溫升低，故運行性能穩定。能廣泛應用千公路、城市基礎設施及住宅小區等電力負荷波動較大的領域。
    由于節能效果顯著，可節省電廠投資，減少發電燃料的消耗，從而減少對大氣環境的污染。
執行標準
1 IEC60076-11:2004 干式電力變壓器
2 GB1094.1-1996 電力變壓器
3 GB1094.11-2007 千式電力變壓器
4 GB/T22072一2008 干式非晶合金鐵心配電變壓器技術參數和要求
性能特點
1.承受熱沖擊強，過負載能力大;
2.絕緣材料難燃、自熄、防火性能高;
3.低損耗、低噪音、低局放;
4.免維護、安裝簡便，綜合運行成本低;
5.三防性能好，對溫度、灰塵不敏感，體積小、重量輕、維護方便、使用壽命長;
6.運行安全、可靠、節能，壽命期后易回收無污染，可廣泛用于防火要求高、負荷波動大以及污穢潮濕的惡劣環境中。
結構特點
1.鐵心由非晶合金帶材卷制而成，采用矩形截面、四框五柱結構;
2.鐵心通常為矩形，對應的高低壓線圈也采用矩形結構。并且非晶合金受外加應力后損耗會增加60兆，所以非晶合金干式變壓器高壓線圈通常為環氧樹脂澆注的剛體結構，而鐵心懸掛千高壓線圈上，不受應力;
3.低壓為采用銅箔繞制的箔式線圈，高壓線圈用H級高強度漆包線繞制，采用玻璃纖維加強的環氧樹脂包封結構，具有優良的耐潮和抗裂性能;
4.由千采用鐵心懸掛于高壓線圈這種結構，非晶合金千式變壓器的主要受力元件為下夾件和高壓線圈，試驗證明高壓線圈的環氧澆注剛體結構具有極強的機械強度，完全滿足要求;
5.配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。
